O que é um indicador de nível magnético?

O que é um indicador de nível magnético?

UMIndicador de nível magnéticoO medidor de nível magnético (MLI), também conhecido como medidor de nível de aleta magnética, é um instrumento amplamente utilizado para medição de nível de líquidos. É altamente valorizado em indústrias como a química, a petrolífera, a de geração de energia e a alimentícia devido à sua estrutura simples, facilidade de instalação e longa vida útil.

Como especialista em automação industrial, a ZINACA oferece esta visão geral abrangente de como os MLIs utilizam o acoplamento magnético para fornecer um monitoramento de nível seguro e altamente visível.

Princípio de funcionamento: Flutuabilidade e acoplamento magnético

O funcionamento de um indicador de nível magnético baseia-se nos princípios da flutuabilidade e da atração magnética.

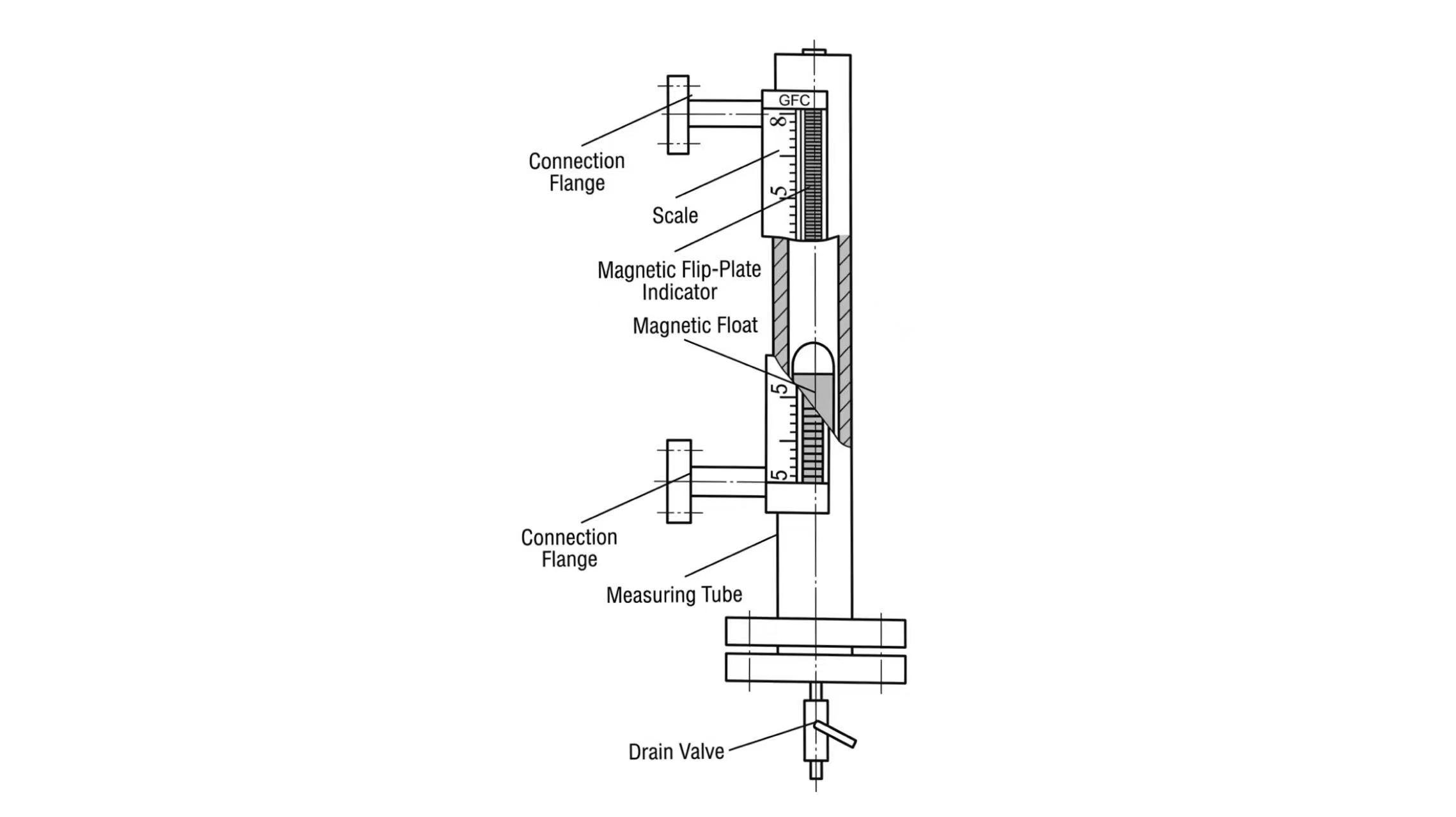

• Componentes principais: O dispositivo consiste em um flutuador (contendo um ímã permanente de alta resistência), uma câmara de bypass não magnética (conectada ao tanque) e um trilho indicador externo equipado com abas magnéticas (ou roletes).

• Interação: Conforme o nível do líquido no tanque muda, o nível na câmara de desvio muda correspondentemente. O flutuador magnético dentro da câmara sobe ou desce com o líquido.

• Exibição visual: Conforme o flutuador se move, seu campo magnético interno atua através da parede da câmara, acionando as aletas magnéticas externas. Essas aletas geralmente têm duas cores (por exemplo, vermelho e branco). À medida que o flutuador sobe, as aletas mudam de branco para vermelho, criando um limite de cor nítido que representa diretamente o nível do líquido.

Características e vantagens estruturais

• Acoplamento magnético (sem desgaste mecânico): Como o flutuador e o indicador são acoplados magneticamente através da parede da câmara, não há contato mecânico. Isso elimina o desgaste e evita a degradação da precisão ao longo do tempo.

• Visor confiável e intuitivo: As abas coloridas de alto contraste oferecem excelente visibilidade mesmo à distância. O alcance do visor pode ser personalizado para se adequar a alturas específicas do tanque.

• Instalação simplificada: Geralmente montado na lateral de um tanque por meio de flanges, facilitando a instalação tanto em tanques novos quanto em tanques já existentes.

• Resistência a altas pressões e temperaturas: Projetados para ambientes industriais severos, muitos modelos suportam temperaturas extremas e altas pressões onde os manômetros de vidro falhariam.

• À prova de vazamentos e seguro: Como a câmara de bypass é um tubo de metal selado, o risco de vazamento é minimizado. Isso a torna ideal para fluidos tóxicos, corrosivos ou perigosos.

Principais áreas de aplicação

Os medidores de nível de líquido (MLI) são a opção preferencial para medir líquidos perigosos ou de alto valor:

• Indústria Química: Utilizado em reatores e tanques de armazenamento contendo produtos químicos corrosivos ou voláteis.

• Petróleo e gás: Monitoramento dos níveis em tanques de combustível e oleodutos onde são necessárias alta confiabilidade e precisão.

• Alimentos e Bebidas: Oferece monitoramento preciso, mantendo rigorosos padrões de higiene e segurança.

• Tratamento de água e esgoto: cada vez mais utilizado para monitorar os níveis em bacias de processamento e armazenamento.

• Indústria farmacêutica: Oferece medições precisas e livres de contaminação para meios sensíveis.

Melhores práticas de instalação e manutenção

Para garantir precisão e estabilidade a longo prazo, considere o seguinte:

• Posicionamento correto: Certifique-se de que o indicador esteja perfeitamente vertical e alinhado com o recipiente para evitar que o flutuador fique preso. Utilize flanges de tamanho adequado e materiais de vedação apropriados para evitar vazamentos.

• Compatibilidade com o meio: Selecione os materiais corretos (por exemplo, aço inoxidável, PVC ou revestido com PTFE) com base na temperatura, pressão e corrosividade do líquido.

• Considerações sobre a temperatura: Temperaturas ambientes ou de processo extremas podem afetar os ímãs. Certifique-se de que o modelo selecionado seja adequado para o seu ambiente específico.

• Limpeza e visibilidade: Limpe regularmente a janela de exibição externa e as abas, especialmente em ambientes empoeirados ou corrosivos, para manter a visibilidade clara.

• Calibração e Inspeção: Embora estável, recomenda-se a calibração periódica. Em aplicações de alta pressão/alta temperatura, verifique a integridade do flutuador e a câmara quanto à presença de sedimentos ou incrustações que possam dificultar o movimento.

Conclusão: Uma solução segura e visual

O indicador de nível magnético é um "sentinela visual" indispensável para o gerenciamento de tanques industriais. Isolando o líquido do processo dentro de uma câmara selada e exibindo o nível por meio de acoplamento magnético, ele oferece uma solução segura, clara e livre de manutenção, mesmo para os líquidos mais desafiadores.

Para obter mais informações sobre configurações personalizadas de MLI ou seleção de materiais para meios corrosivos, visite a ZINACA emwww.zinacainstruments.comou entre em contato com nossa equipe de suporte técnico.
