O que é um interruptor de fluxo de pistão?
Na automação industrial e no controle de processos,Monitoramento preciso do fluxo de líquido ou gásÉ fundamental para garantir a segurança do sistema, otimizar a eficiência e proteger equipamentos críticos. Especialmente emaplicações de pequeno fluxoOs medidores tradicionais de pressão diferencial ou de vazão mássica térmica costumam ser caros ou lentos para responder.
OInterruptor de fluxo do pistãofoi projetado para atender exatamente a essa necessidade. É acInterruptor de fluxo mecânico compacto em linha, reconhecida por suaEstrutura simples, perda de pressão mínima e excelente repetibilidade., estabelecendo um papel fundamental no monitoramento de dutos industriais.
Este interruptor de fluxo funciona detectando com precisão a força exercida pelo fluido sobre um pistão interno, alcançando assim...Controle de limite de fluxo ON/OFFCom sua totalidadeisolamento entre componentes mecânicos e elétricosepontos de ajuste pré-calibradosO interruptor de fluxo de pistão oferece confiabilidade excepcional e facilidade de uso. É amplamente aplicado emSistemas de ar comprimido, HVAC, refrigeraçãoe vários processos de automação industrial, tornando-o uma escolha ideal para monitoramento de pequenos fluxos e proteção de equipamentos.

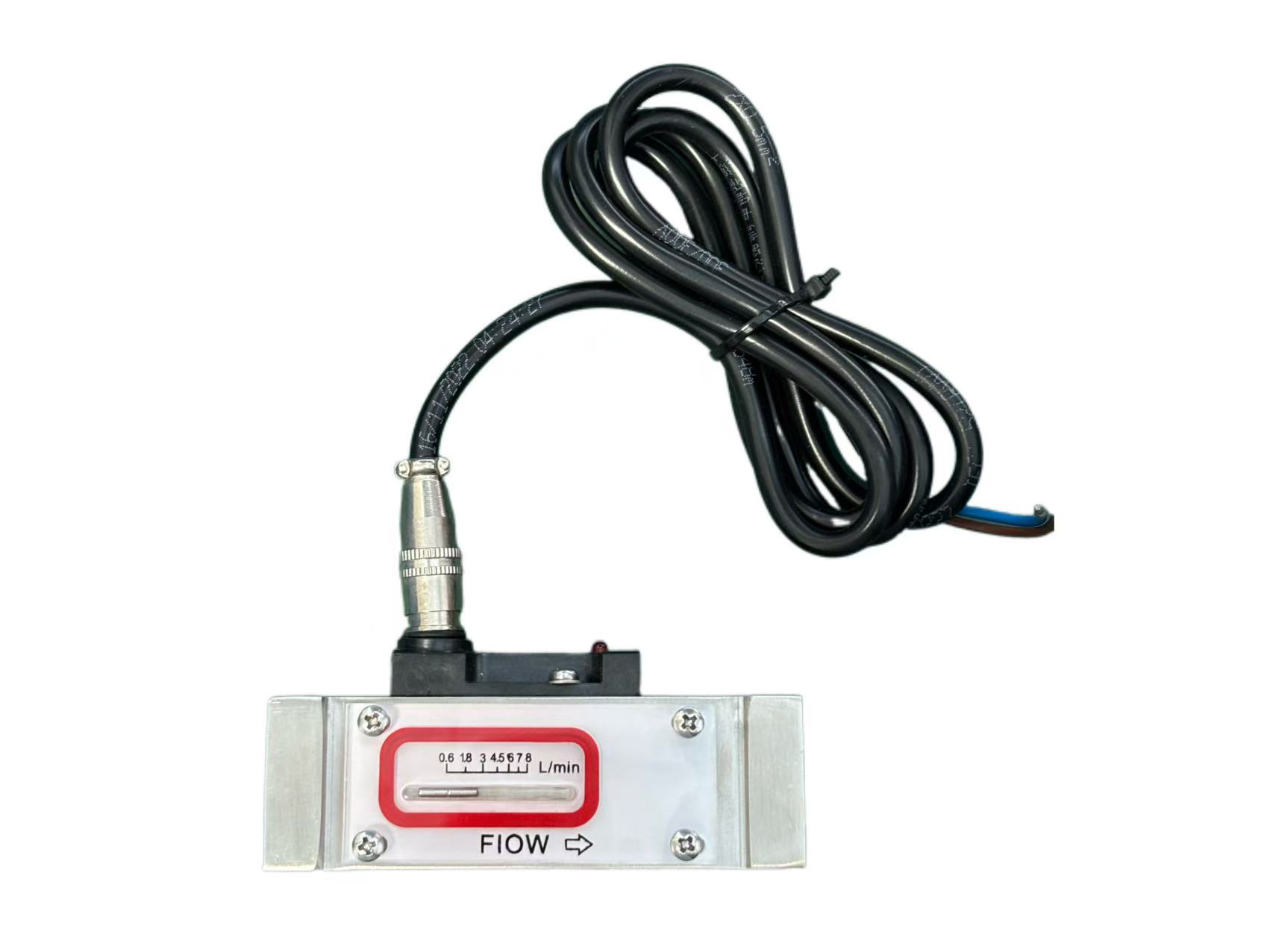

O que é um interruptor de fluxo de pistão?
Um interruptor de fluxo de pistão é uminterruptor de limite mecânico-elétricocuja função principal éEmite um sinal de comutação quando a taxa de fluxo atinge ou cai abaixo de um valor predefinido.Ele foi projetado para instalação direta na tubulação para monitoramento de fluxo em linha.
Definição e estrutura principais
FunçãoPara detectar se a velocidade do líquido ou gás que flui pela tubulação atingiu um valor predeterminado.ponto de ajustee para gerar um simplessinal de comutaçãoPara alarme ou controle.
EstruturaO núcleo é umpistão de movimento livrealojado dentro da caixa, normalmente sustentado por umprimaveraOs materiais da carcaça incluem materiais duráveis.plástico, liga de alumínio,ouaço inoxidávelPara se adequar a diferentes pressões e ambientes de mídia.
Princípio de funcionamentoO movimento do pistão ativa diretamente uminterruptor de lâmina magnéticoou sensor de proximidade, convertendo o movimento mecânico em um sinal elétrico e alcançandoisolamento completoentre componentes mecânicos e elétricos.
Mídias aplicáveis:Adequado para monitorar o fluxo de amboslíquidoegásmídia.
Principais características e vantagens
O interruptor de fluxo tipo pistão possui diversas vantagens industriais significativas devido ao seu design exclusivo:
Perda de pressão mínima:Graças ao design compacto do pistão e ao caminho de fluxo otimizado, a queda de pressão causada pelo fluido que passa por ele é mínima, o que é crucial para circuitos de fluidos que precisam manter a pressão do sistema.
Excelente repetibilidadeO movimento preciso da mola mecânica e do pistão garante que o ponto de acionamento permaneça altamente consistente em múltiplos disparos, aumentando a confiabilidade do controle. Ponto de ajuste pré-calibrado: A maioria dos interruptores de pistão são pré-calibrados na fábrica de acordo com condições padrão (por exemplo, água a 20 °C), não exigindo nenhuma calibração adicional.Ajuste no local, simplificando bastante a instalação e o comissionamento.
Alta durabilidade:Os materiais da carcaça (como o aço inoxidável) podem suportar altas pressões de até 100 bar e, com classificação de proteção IP65, são adequados para ambientes industriais severos.

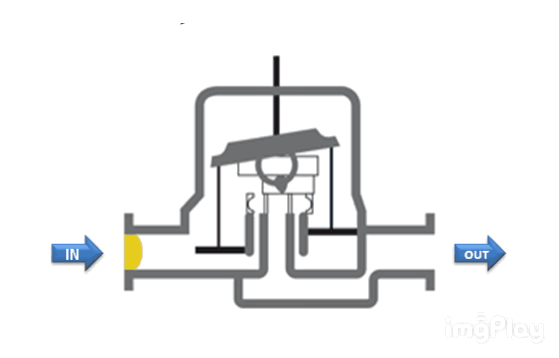

Como funciona um interruptor de fluxo de pistão?
O princípio do interruptor de fluxo de pistão baseia-se numa combinação simples dedinâmica de fluidosebalança mecânica.
Estado de fluxo zero (equilíbrio estático)
Quando não há fluxo de fluido na tubulação, ou o fluxo está abaixo do valor definido na chave, opistãoestá firmemente agarrado contra o seuposição inicial(geralmente o lado de entrada do tubo) pela força de suamola de retorno.
Neste momento, o ímã no pistão está afastado dointerruptor reede o interruptor está em uma posição aberta ounormalmenteEstado fechado.
Aumento do fluxo e deslocamento do pistão
Quando o fluido (líquido ou gás) começa a fluir pela tubulação, ele gera umaforça de empuxona face frontal do pistão.
A força do fluidosuperaA resistência da mola começa a empurrar o pistão na direção da correnteza na tubulação. À medida que o fluxo aumenta, a distância percorrida pelo pistão também aumenta.
Alcançando o ponto de ajuste e a saída de sinal.
Quando o fluxo atinge oponto de ajuste pré-calibrado, o pistão se move precisamente para a posição de acionamento projetada.
Nessa posição, o elemento magnético dentro do pistão ou acoplado a ele acopla-se magneticamente com o elemento externo.Interruptor ReedO interruptor reed fecha ou abre, enviando um sinal elétrico que indica "o fluxo foi atingido" ou "o fluxo é insuficiente".
Fenômeno de Histerese
Os interruptores de pistão são projetados comhistereseIsso significa que há uma pequena diferença (por exemplo, no mínimo 0,5 L/min) entre o ponto de ativação (quando o fluxo está aumentando) e o ponto de reinicialização (quando o fluxo está diminuindo).
Finalidade: Isso garante que a chave não oscile rapidamente (vibre) devido a pequenas flutuações de fluxo quando a vazão estiver próxima do ponto de ajuste, protegendo relés e sistemas de controle.
Aplicações do interruptor de fluxo de pistão
Devido à sua confiabilidade e tamanho compacto, o interruptor de fluxo tipo pistão possui uma ampla gama de aplicações para monitoramento de limites de fluxo e proteção de equipamentos.
Principais setores de aplicação
Automação Industrial:
Monitorar o fluxo deágua de refrigeração, lubrificantesou agentes de limpeza em máquinas e equipamentos de processo. Se o fluxo for insuficiente, o equipamento é imediatamente parado ou um alarme é acionado, evitando superaquecimento ou desgaste.
Sistemas de ar comprimido:
Detectar o fluxo de ar comprimido ou outros gases inertes para garantir o funcionamento adequado de ferramentas pneumáticas ou para monitorarvazamentos de dutos.
Refrigeração e climatização:
Garantir a circulação adequada defluido refrigerante ou líquido de arrefecimento em sistemas de ar condicionado, permutadores de calor ou chillers,Prevenção de danos ao sistema devido à interrupção do fluxo.
Proteção da bomba e do circuito:
Prevenção de funcionamento a seco:Um interruptor de fluxo instalado na saída da bomba desliga-a imediatamente se não for detectado fluxo após o arranque, evitando o funcionamento a seco e a queima da bomba.
Proteção do aquecedor:Monitorar o fluxo de água em aquecedores elétricos ou caldeiras, evitando o acionamento do aquecimento quando não houver fluxo de água e prevenindo acidentes.
Monitoramento de pequenos fluxos:
Fornece monitoramento preciso de LIGADO/DESLIGADO para faixas de fluxo extremamente pequenas em tratamento de água, dosagem de produtos químicos e tubulações industriais em geral.
Condições de Aplicabilidade
O interruptor de fluxo de pistão é uma opção econômica para condições caracterizadas por:
Requisitos de alta repetibilidade e resposta rápida. Circuitos de fluidos são sensíveis à perda de pressão. Necessidade de classificação de proteção IP65 contra poeira e água.
Tipos de interruptor de fluxo de pistão
Os interruptores de fluxo tipo pistão são classificados principalmente pelo material da carcaça, tipo de fluido e função de saída, para se adaptarem a diferentes ambientes industriais e necessidades de controle.
Classificação por material de construção
O material determina a resistência à pressão e a compatibilidade do interruptor com o meio:
Plástico:Adequado para aplicações de baixo custo, com fluidos não corrosivos e de baixa pressão, como tratamento de água e sistemas HVAC padrão.
Liga de alumínio:Oferece boa resistência mecânica e à pressão (normalmente até 50 bar), sendo adequado para óleo ou fluidos industriais em geral.
Aço inoxidável (S304/S316)Oferece a mais alta resistência à pressão (até 100 bar) e excelente compatibilidade com meios corrosivos (por exemplo, certos produtos químicos).
Classificação por função e resultado
Saída de interruptor único:O tipo mais comum, que fornece um único ponto de comutação para um alarme de limite superior ou inferior. A saída é normalmente um interruptor Reed, com classificação de, por exemplo, 24 VCC / 250 VCA, 100 mA.
Saídas de interruptor duplo:Oferece dois pontos de comutação independentes, permitindo o monitoramento dos limites de fluxo alto e baixo para um controle mais flexível.
Com modelos de indicadores LED:Os modelos alimentados por corrente contínua (CC) geralmente incluem uma luz LED para exibir visualmente o status do interruptor (ligado ou desligado), facilitando o monitoramento rápido em campo.
Modelos com ponto de ajuste ajustável (menos comuns):Embora a maioria dos interruptores de pistão venha pré-calibrada, alguns modelos permitem que os usuários ajustem a tensão da mola dentro de uma determinada faixa para modificar o ponto de acionamento.
Como escolher o interruptor de fluxo de pistão correto?
A seleção do interruptor de fluxo de pistão correto exige uma combinação cuidadosa dos parâmetros da tubulação, das características do fluido e dos requisitos de controle.
Lista de verificação de seleção
Propriedades de mídia:O fluido é líquido ou gasoso? É corrosivo? Corrosividade: Selecione carcaça e vedações internas em aço inoxidável (S316).
Tubulação e Pressão:Diâmetro da tubulação e pressão máxima de trabalho.
Pressão:Certifique-se de que a resistência à pressão do modelo selecionado (Alumínio 50 bar, Aço Inoxidável 100 bar) seja superior à sua pressão máxima de trabalho.
Faixa de vazão:O fluxo mínimo e máximo que você precisa monitorar.
Definir intervalo:Consulte a tabela de parâmetros específicos e escolha um modelo cujo ponto de ajuste possa abranger sua faixa de vazão real.
Requisitos de controle:Você precisa apenas de um ponto de alarme ou precisa de limites superior e inferior?
Saída:Interruptor único para controle básico; interruptor duplo para controle complexo.
Alimentação elétrica e monitoramento de campo:A fonte de alimentação é CC ou CA? É necessário um indicador de campo?
LIDERADO:Os modelos DC podem fornecer um indicador de status LED para facilitar o monitoramento em campo.
Condições ambientais:Há respingos de água, poeira ou temperaturas extremas?
Classificação de proteção:Requer, no mínimo, classificação de proteção IP65.
Preço do interruptor de fluxo do pistão
O preço de um interruptor de fluxo de pistão varia dependendo de parâmetros específicos, como material, pressão nominal e configuração.
Os principais fatores que influenciam o custo final incluem:
Material de construção:Os modelos em aço inoxidável geralmente custam mais do que os modelos em liga de alumínio ou plástico.
Classificação de pressão:Os modelos de alta resistência à pressão (100 bar) exigem uma construção mais robusta e maior precisão de fabricação.
Configuração:Saída de chave dupla, conectores especiais ou calibração personalizada afetarão o preço.
Certificação:Custos associados a certificações específicas do setor (por exemplo, higiênicas ou à prova de explosão).
Se desejar saber o preço mais recente do Interruptor de Fluxo de Pistão da ZINACA Instruments, entre em contato conosco.Contate-nosPara obter um orçamento detalhado.
Interruptor de fluxo de pistão personalizado OEM
Como fabricante profissional de instrumentos de automação industrial, a ZINACA Instruments entende que muitas aplicações industriais têm requisitos exclusivos de monitoramento de fluxo. Oferecemos serviços OEM personalizados para garantir que nossos interruptores de fluxo tipo pistão se integrem perfeitamente ao seu equipamento ou processo.
Nossas vantagens em serviços OEM
Ponto de ajuste personalizadoFornecendo valores especiais de calibração e predefinições de chaveamento com base no seu meio específico e na faixa de vazão.
Personalização de materiais e conexões:Oferecemos materiais de revestimento, vedações ou conexões de processo específicas não padronizadas (como roscas e flanges).
Marca própria:Oferecemos serviços de produção de marca própria, incluindo rótulos, cores e embalagens personalizadas para fortalecer a sua marca.
Suporte técnico:Nossa equipe de engenheiros especializados auxiliará na otimização do projeto para garantir que o switch atinja o desempenho ideal em suas condições de trabalho específicas.
Se você está procurando porServiço OEM de interruptor de fluxo de pistãoSinta-se à vontade para entrar em contato conosco. A ZINACA Instruments está ansiosa para colaborar com você no desenvolvimento de soluções confiáveis e eficientes para monitoramento de fluxo.
Fornecedor de interruptor de fluxo de pistão
Escolher um fornecedor com certificações de alta qualidade e confiáveis é fundamental para garantir a estabilidade do seu sistema a longo prazo.
Como líderFabricante de interruptores de fluxo de pistão, Instrumentos ZINACAFornece soluções de monitoramento de fluxo de alta precisão e durabilidade para clientes em todo o mundo.
Compromisso dos instrumentos ZINACA
Certificação de QualidadeNossos produtos possuem certificação ISO 9001, CNAS, IAF, SIL e ACM, garantindo durabilidade, precisão e confiabilidade internacional.
Ampla experiência em aplicações práticas:Atendemos os setores de HVAC, tratamento de água, processamento químico e sistemas de automação, possuindo profundo conhecimento da indústria.
Produtos de Alto Desempenho:Nossos interruptores oferecem resistência à pressão de até 100 bar, perda de pressão média extremamente baixa (apenas 0,3 bar a 25 L/min) e tolerância a temperaturas médias de até 90 °C.
ContatoInstrumentos ZINACAEntre em contato hoje mesmo para obter mais informações sobre o produto, especificações técnicas ou a cotação mais recente e encontre o interruptor de fluxo de pistão mais adequado para suas necessidades de monitoramento de fluxo em pequena escala.
